从美容到汽车防护 汽车美容完全手册（第五讲汽车防盗器）

　　第五节 汽车防盗器的安装



　　一、汽车防盗器的组成与分类



　　汽车防盗系统包括：防盗保险装置、防盗报警装置、电控中央门锁等。防盗装置大体上可分为三大类：



　　（1）机械式防盗装置：



　　主要是靠锁定离合、制动、节气门或转向盘、变速杆来达到防盗的目的。其优点是价格便宜，安装简便。

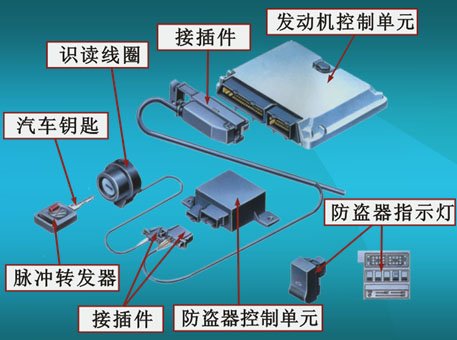

　　（2）电子防盗装置：是目前较为理想的汽车防盗装置，属于单向防盗器。如图13-14。



　　图13-14电子防盗器及组成结构图



　　（3）网络防盗装置：利用现代电子信息技术、航天技术和网络技术，实现汽车与车主的实时信息反馈，属于双向防盗器，是未来汽车防盗器发展的趋势。



　　二、防盗装置的安装



　　汽车防盗器的好与不好，主要由防盗器产品质量、防盗器的安装方法以及防盗器的正确使用等三个因素决定。防盗器的安装方法是与防盗器质量同样重要的因素之一，且由于防盗器的安装不良而造成的损失更是惨重的，比如造成汽车电脑死机、安全气囊炸出、烧毁汽车电路及其他部件损坏，这肯定都是由于安装不当造成的。



　　1、汽车防盗器安装原则：



　　●详细阅读产品说明书。



　　●认真阅读产品配线图。



　　●判断产品各零部件接口方式和位置。



　　●保证连接牢靠、绝缘性能优良。



　　●安装完毕须进行功能检测。



　　2、防盗器安装注意事项：



　　（1）不要安装发动机断电回路继电器。高中档轿车的转向盘都带助力系统控制起动线，虽然起到防抢作用，但存在一定的安全隐患。控制起动线，只能起到防盗作用，但不能实现防抢功能，只需把KEYON线接到ON或ACC线上即可。



　　（2）不要测量原车黄色线。如果测量原车黄色线可能会使安全气囊系统出现故障。



　　图13-15单线控制和正电回路控制图

　　（3）防盗器的中控锁配线与原车中控锁配线应合理连接。这是安装防盗器较困难一步。首先需要了解防盗器中控锁配线的基本原理。如图13-15a、b所示分别是用单线控制和正电回路两种方法为大众系列的“时代超人”车型安装防盗器（以隐战警防盗器为例）。



　　图a是单线控制法。原车中控线在与负极连接时，呈现落锁状态；断开该线时成开锁状态。



　　图b是正电回路控制法。原车中控锁线（绿线、蓝线）在开锁落锁状态完成后呈现为负极，利用防盗器中控锁的常闭点和共通点来完成回路。
